Lichtmaschinenhalter unten 1.2 OHV

L

limo76

New member
Hallo Freunde.
Habe eine Frage zum Halter unten von der Lichtmaschine. Die Lagerbuchsen.
So sieht das bei mir aus. Vorne steht die Unterlegscheibe eigentlich an der Lagerbuchse an und nicht am Halter. Habe beide Lagerbuchsen wie vorher auch von innen nach außen montiert... Ist mir jetzt vorher nicht aufgefallen.... Nicht so richtig oder? Lager anders montieren? Ich habe noch nagelneue aber die sind so breit die sind unmöglich von innen nach außen zu montieren. Danke Gruß Jan


Anhänge

  • IMG_20260919_161049.jpg
    480,3 KB · Aufrufe: 16
Meines Wissens is da nur 1 gummi von vorne drin... kann mich ned mehr genau erinnern... und seh es ohne zerlegen nun ned ;-) .. Antwort kommt sicher bald von KollegInnen, sorry ;-)

Hallo Jan,
ähnliches Problem hatte ich (allerdings bei CIH) auch schon mal und hab dann direkt bei der Edelschmiede beim Thomas mal nachgefragt, nachfolgend meine Frage und die Bilder dazu ich hoffe das ist OK für die Edelschmiede ?
Vielleicht gibts bei den OHV-Haltern ja auch einige mit verschiedenen Innenmaßen.

Ich hab mich bei meinem Kadett am Ende für den Halter GM 9 275 817 entschieden mit dem ich die Gummis von innen reinstecken konnte.

Hallo Thomas,
Frage zu dem Einbausatz Halter Lichtmaschine unten CIH:
Korrekt montiert denke ich wären die beiden Gummipuffer so wie auf der Explosionszeichnung
also von innen nach außen gesteckt, … auf sämtlichen Bildern so wie auch auf dem von eurer
Artikelbeschreibung das ich hier mitgeschickt habe sind die Gummis anders rum auf der Achse
gesteckt …. Was ist jetzt eigentlich korrekt ???
Hintergrund der Frage ist weil es ja auch verschieden Halter gibt für CIH ich habe einen mit der
Nummer GM 90 122 905 und einen mit der Nummer 9 275 817.
Der Halter GM 90 122 905 hat einen Innenabstand von 59,8 mm und der Halter 9 275 817 hat
einen Innenabstand von 61,4 mm …. Wenn ich die Gummis beim 90 122 905 von innen in den Halter stecke also so wie auf der Explosionszeichnung passt mir die Lichtmaschine nicht mehr dazwischen, beim Halter 9 275 817 passt sie rein.
Vermutlich spielt es am Ende keine große Rolle von welcher Seite ich die Gummis in den Halter
stecke aber interessieren würde es mich schon was nun wirklich korrekt ist da ich ja auch nix
falsch machen möchte.
Danke schon mal für eine Rückmeldung
--------------------------------------------------------------------------------------------
Hallo Elmar,
danke für Deine mail.
Wir sind auch der Meinung, die Gummis müssten von Innen gesteckt werden; dann ist unser Foto nicht richtig.
Thomas sagt allerdings, es gibt da wohl zig verschiedene Halter in verschiedenen Neigung und offensichtlich
auch mit verschiedenen lichten Abständen.
So richtig bekommen wir das leider nicht geklärt.
Mit freundlichem Gruß aus der Lüneburger Heide
Zum Vergrößern anklicken....


Technisch ist es ja eigentlich egal ob diese von innen oder außen montiert werden. Wenn man die Dämpfungsbuchsen von außen montiert muss ja nur sichergestellt sein das die LiMa kein Spiel zwischen den Buchsen hat und sich nicht auf der Achse der Befestigungsschraube verschieben kann. Und das die Lima mehr oder weniger mittig zwischen den Ösen des Halters ist, damit der Keilriemen in Flucht läuft.
Gruß
Hauke

El Cubo schrieb:
Technisch ist es ja eigentlich egal ob diese von innen oder außen montiert werden. Wenn man die Dämpfungsbuchsen von außen montiert muss ja nur sichergestellt sein das die LiMa kein Spiel zwischen den Buchsen hat und sich nicht auf der Achse der Befestigungsschraube verschieben kann. Und das die Lima mehr oder weniger mittig zwischen den Ösen des Halters ist, damit der Keilriemen in Flucht läuft.
Gruß
Hauke
Zum Vergrößern anklicken....

Hallo Hauke, wenn auch nicht weltbewegend wichtig aber so ganz egal ist es denke ich nicht denn wenn die Gummitüllen von innen gesteckt werden dann ist zwischen Lima und Halter der Gummipuffer dazwischen der natürlich gut Vibrationen dämpfen kann, wenn die Tüllen von Außen reingesteckt werden dann ist je nach Durchmesser der Aufnahmen eventuell Metall (Halter) mit Metall (Lima) in Berührung.

Zuletzt bearbeitet:
Guten Morgen Mexle.
Den kompletten Satz habe ich auch. Allerdings bekomme ich da eben die Gummilager nicht von innen rein. Die könnte ich nur von aussen stecken. Bei meinen alten ist der Rand schmaler, deshalb kann ich die von innen montieren. Dann sieht es aber so aus wie auf dem Foto oben. Die Unterlegscheibe liegt am Gummilager an und nicht am Halter.

Mexle schrieb:
Hallo Hauke, wenn auch nicht weltbewegend wichtig aber so ganz egal ist es denke ich nicht denn wenn die Gummitüllen von innen gesteckt werden dann ist zwischen Lima und Halter der Gummipuffer dazwischen der natürlich gut Vibrationen dämpfen kann, wenn die Tüllen von Außen reingesteckt werden dann ist je nach Durchmesser der Aufnahmen eventuell Metall (Halter) mit Metall (Lima) in Berührung.
Zum Vergrößern anklicken....
Ich müsste bei meinen Ohv-City mal nachsehen, aber ich meine die Gummis stehen über die Aufnahmen des Halters durch weil sie ettas länger sínd, so das auch bei Montage von außen die LiMa erst am Gummi anliegt bevor es zu Kontakt zum Halter kommt. Sind da unter anderem deswegen nicht in den Gummilagern Metallhülsen drin, das man die nicht zu stark pressen kann - damit genau das nicht passiert. Die Hülsen sind natürlich auch, damit sich das Gummi besser auf der Schraube verschiebt, aber ich meine vor allem damit die zu große Pressung verhindert wird um den Kontakt LiMa mit Halter zu verhindern.

Ich finde es spannend das ich nicht mal weiß wie ich das bei meinem Cih gemacht hab, obwohl es ja noch nicht solange her ist. Ich meine ich hab es von außen gemacht, weiß es aber nicht. Je mehr ich überlege umso weniger sicher bin ich ;-)

Zuletzt bearbeitet:
Moin in die Runde
Der Jan hat das Thema fürn OHV eröffnet - aber dann ist es irgendwann mit CIH weiter gegangen. Und dazu kann ich etwas beitragen. Hab vor 3 Tagen meine alte Bosch gegen ne neue 65A von ATL getauscht. Die Dämpferbuchsen hatte ich vor paar Jahren bei der Komplett-Restauration vom Kadett neu gekauft - und von aussen eingesetzt. Jetzt beim Tausch der Lima fand ich das bequem - die Buchsen bissl rausgedrückt , die Lima eingesetzt, die lange Schraube rein, angezogen. Alles zieht sich bei und gut is. Aber jetzt lese ich das Thema hier und erinnere mich an meine riesengroße Foto-Doku seit Mai 2011. Beginn meiner Restauration
Hier 2 Fotos
Die rote Lima hab ich so demontiert im Mai 2011 - und die Gummies waren von innen gesteckt
Die andere Lima hab ich paar Jahre später an einem 2.0E Motor demontiert. Den hatte ich komplett mit Getriebe zusammengebaut von einem Manta-Besitzer gekauft. Auch hier waren die Gummies von innen gesteckt. Ich sehe den Gummie-Wulscht zwischen Lima und dem Halter. Ich werde das mal wieder umbauen
Gruß Bernhard


Anhänge

  • DSC_0008.JPG
    1,3 MB · Aufrufe: 5
  • DSC_0009.JPG
    1,5 MB · Aufrufe: 5
Hi Bernhard, danke für die Bilder. Also in dem Fall eigentlich immer von innen gesteckt, wie bei mir auch. Das einzigste was mich eben stutzig gemacht hat, ist das ich die neun Gummies nicht von innen stecken kann, da braucht mind. 5mm mehr Platz sonst bekomme ich die Lichtmaschine nicht dazwischen. Die Auflagefläche von den neuen ist viel dicker wie die bei den alten. Gruß Jan

20260925_143051.jpg20260925_150928.jpg20260925_164526.jpg20260925_151347.jpg20260925_151628.jpg20260925_154103.jpg

surprice - surprice .... man(n) lernt immer noch was dazu !

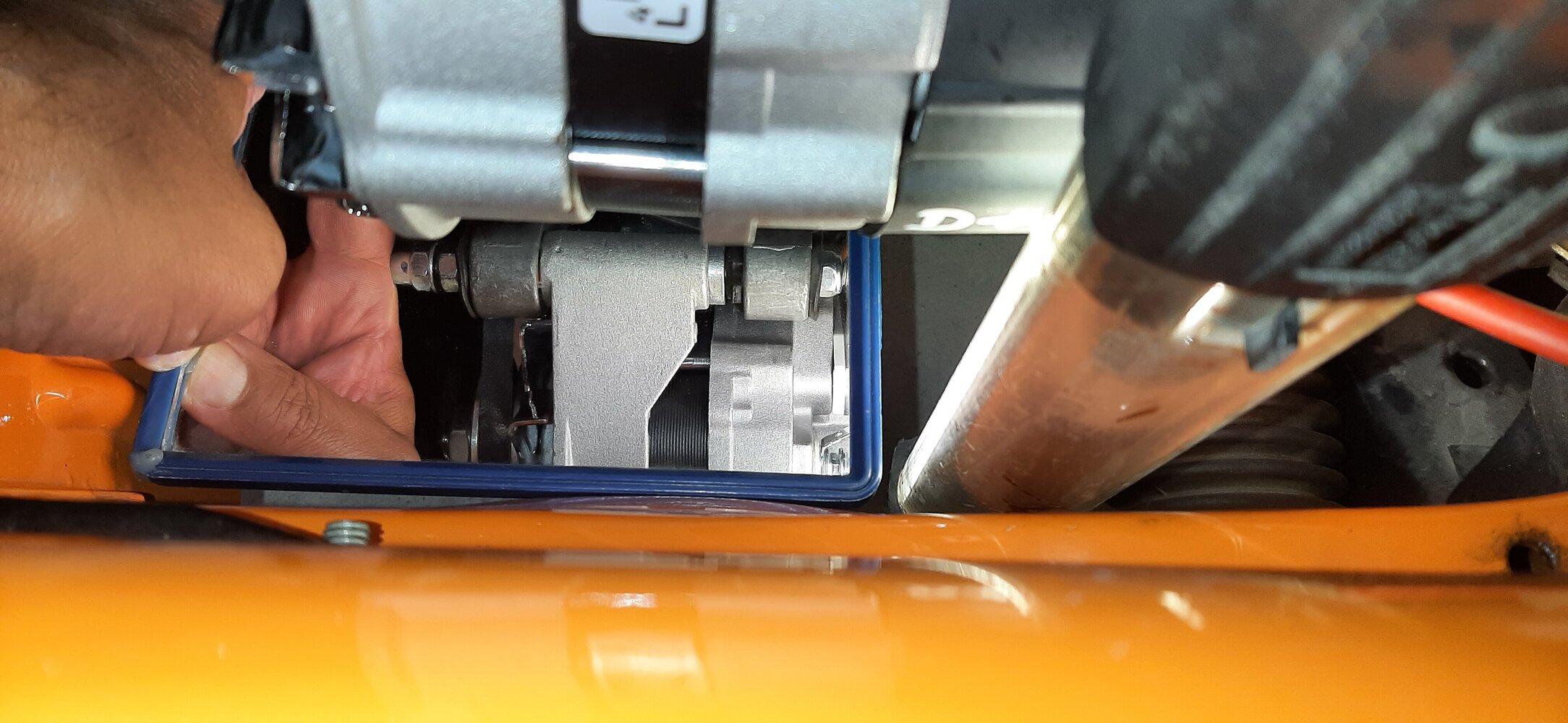

Im ersten Bild sieht man im Spiegel den Fuß der Lima und den Halter. Die Verbindung M8 war gut angezogen. Vorn sitzt der Fuß press am Halter. Hinten ist wohl ne Lücke ?!?!?
Also raus das Teil
Dämpfergummis vermessen. Der Wulst an beiden Gummies ist 2,2 mm stark

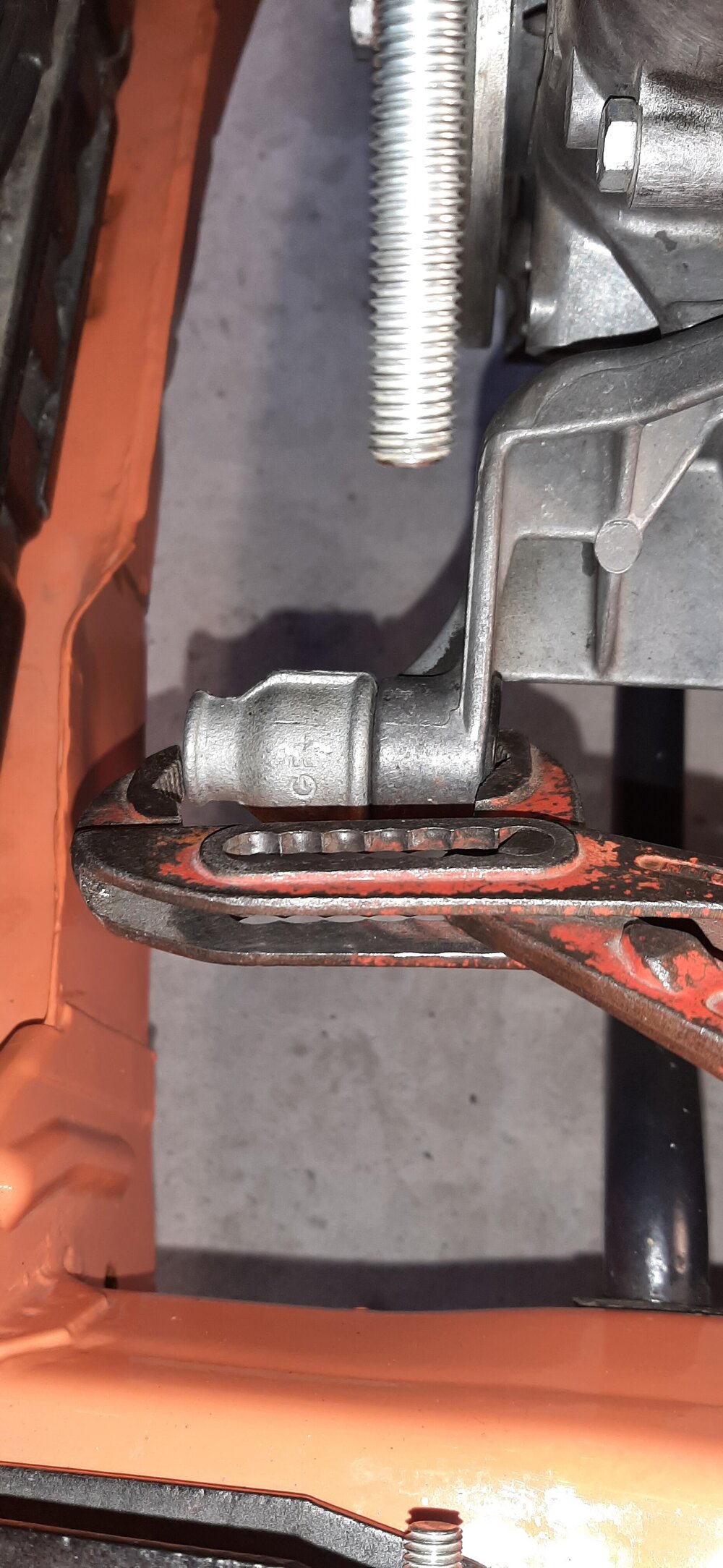

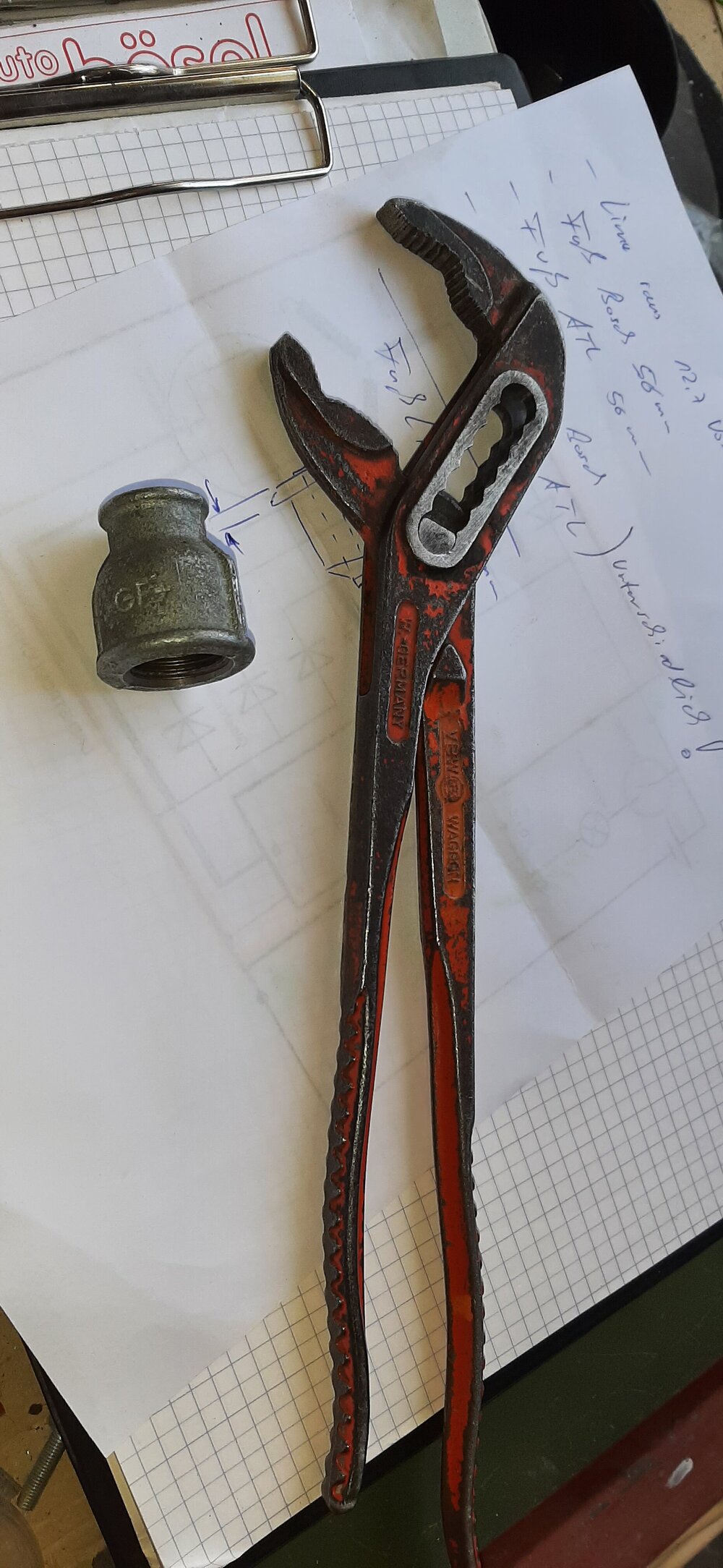

Final reindrücken von innen nach aussen konnte ich nicht mit Fingern. Also mit Wasserpumpenzange und Hilfsmittel aus dem Bereich Gas-Wasser-Schxxxe - in dem Fall passt sehr gut ne Muffe 1/2" x 1/4"
Fuß von Lima passt sehr gut rein. Schraube durch und angezogen

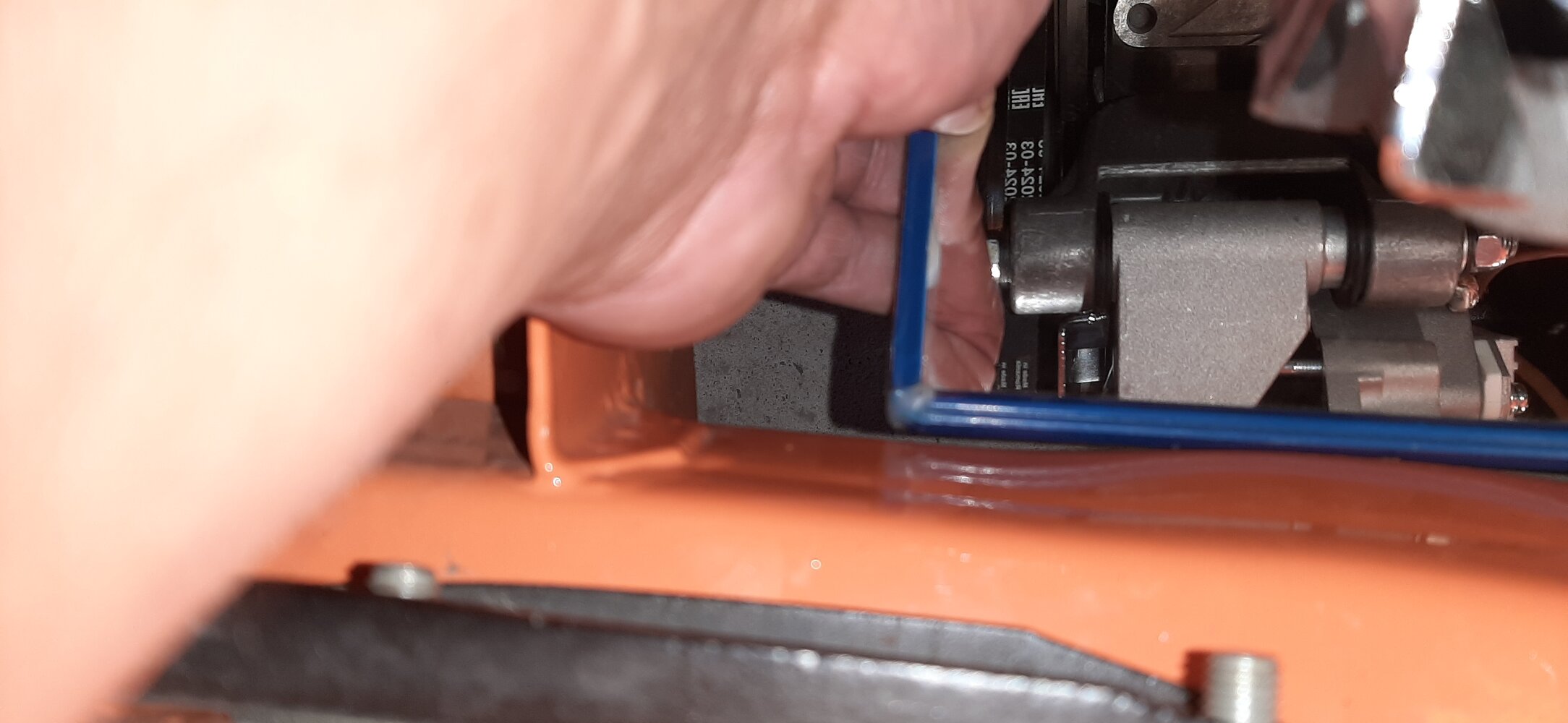

Letztes Bild wieder mit Spiegel. Man sieht die beiden Wülste links und rechts vom Fuß
Ganz nebenbei: Ich habe den Keilriemenspanner "De Luxe" verbaut. Und mir ist aufgefallen daß der sich beim Anziehen aller Schrauben etwas nach vorn gedrückt hatte. Also etwas ausser dem Rechten Winkel war. Jetzt sitzt die Lima paar mm weiter hinten - und der Riemenspanner sitzt richtig
Gruß und ein schönes Wochenende
Bernhard

CKadettschrauber schrieb:
Anhang anzeigen 45870Anhang anzeigen 45871Anhang anzeigen 45872Anhang anzeigen 45873Anhang anzeigen 45874Anhang anzeigen 45875

surprice - surprice .... man(n) lernt immer noch was dazu !
Im ersten Bild sieht man im Spiegel den Fuß der Lima und den Halter. Die Verbindung M8 war gut angezogen. Vorn sitzt der Fuß press am Halter. Hinten ist wohl ne Lücke ?!?!?
Also raus das Teil
Dämpfergummis vermessen. Der Wulst an beiden Gummies ist 2,2 mm stark
Final reindrücken von innen nach aussen konnte ich nicht mit Fingern. Also mit Wasserpumpenzange und Hilfsmittel aus dem Bereich Gas-Wasser-Schxxxe - in dem Fall passt sehr gut ne Muffe 1/2" x 1/4"
Fuß von Lima passt sehr gut rein. Schraube durch und angezogen
Letztes Bild wieder mit Spiegel. Man sieht die beiden Wülste links und rechts vom Fuß
Ganz nebenbei: Ich habe den Keilriemenspanner "De Luxe" verbaut. Und mir ist aufgefallen daß der sich beim Anziehen aller Schrauben etwas nach vorn gedrückt hatte. Also etwas ausser dem Rechten Winkel war. Jetzt sitzt die Lima paar mm weiter hinten - und der Riemenspanner sitzt richtig
Gruß und ein schönes Wochenende
Bernhard
Zum Vergrößern anklicken....
Genau so flach sind meine auch, so das man die von innen montieren kann 👍
Nur hat es mich einfach irritiert, das die außen vorne und hinten überstehen 🤷‍♂️
Super vielen Dank für den Aufwand.
